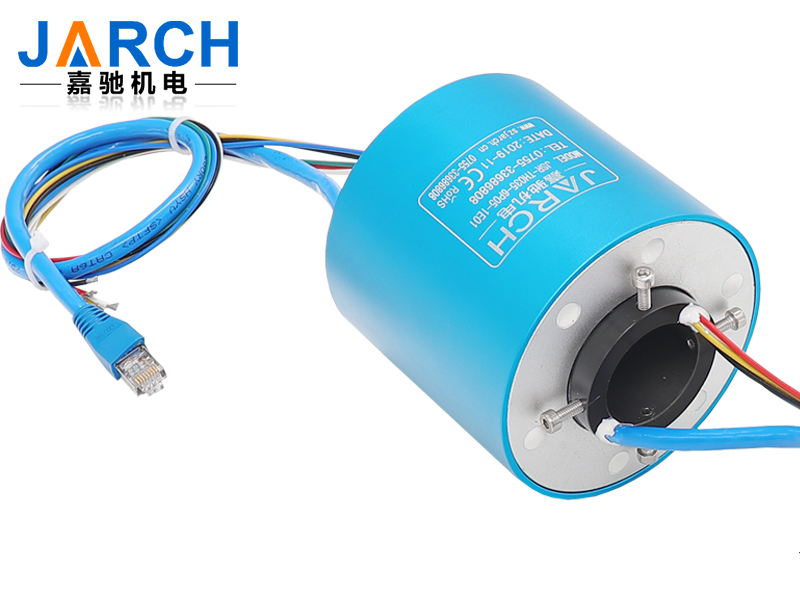

HE012系列以太網滑環
JSR-HE012系列以太網滑環,內孔12mm,外徑為標準56mm的緊湊型整體式結構的2通道100M/1000M 以太網整體式精密導電滑環,能混合傳輸功率電流,信號等!具有傳輸穩定,不丟包,不串碼,回?fù)p小,插入損耗小等優點。美國軍工鍍層技術,貴金屬+超硬鍍金處理、超低的BER誤碼率和超高的信噪比。
Model

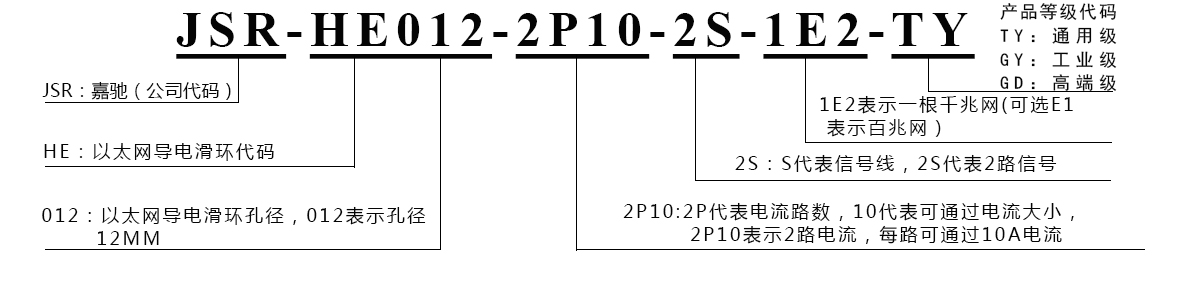

Selection
產品等級代號 | 最高轉速 | 工作壽命 | 接觸材料 |
TY(通用級) | 250RPM | 2000萬轉 | 貴金屬 |
GY(工業級) | 600RPM | 6000萬轉 | 鍍金-鍍金 |
GD(高端級) | 1000RPM | 1.5億轉 | 金合金 |
parameter
技術規格參數 | |||
以太網技術參數 | |||
參數 | 數值 | 參數 | 數值 |
網絡類別 | 100M/1000M以太網可選 | 接頭 | 兩端RJ45公頭(可選母頭) |
誤碼率BER | 1.00E-10 | ||
電氣技術參數 | |||
電氣參數 | 信號參數 | ||
參數 | 數值 | 參數 | 數值 |
額定電壓 | 0-380VAC/VDC | 額定電壓 | 0-380VAC/VDC |
絕緣電阻 | ≥1000MΩ/500VDC | 絕緣電阻 | ≥1000MΩ/500VDC |
導線規格 | AWG16#鍍錫鐵氟龍 | 導線規格 | AWG22鍍錫鐵氟龍 |
額定電流 | 每路任意電流可選 | ||
電氣噪音 | 10mΩ@6VDC,50mA,5Rpm | ||
動態電阻變化 | <0.01Ω | ||
機械技術參數 | |||
機械性能 | 環境性能 | ||
參數 | 數值 | 參數 | 數值 |
工作壽命 | >5000萬轉 | 工作溫度 | -30C°-80C° |
額定轉速 | 300MRP(可定制) | 工作濕度 | 0-85%RH |
接觸材料 | 貴金屬(可定制) | 機械振動 | MIL-SID-810E |
殼體材料 | 鋁合金(表面硬質氧化處理) | 防護等級 | IP51(可選IP65、IP68) |
轉動扭矩 | 0.1N.M;+0.03N.M/路 | ||

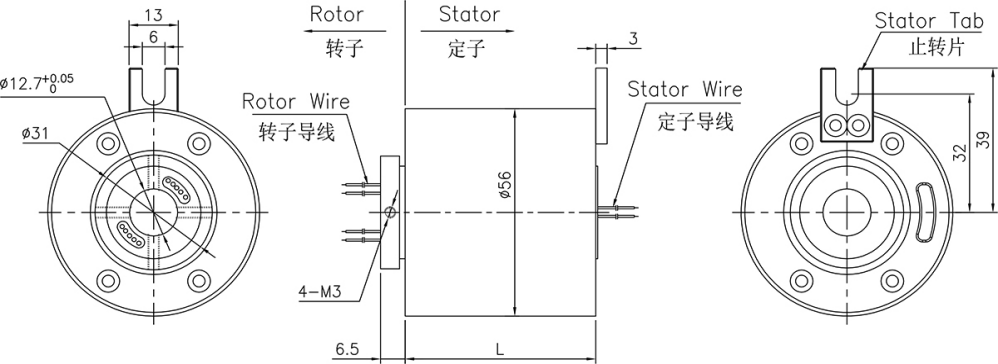

Drawing

Selection
常規產品選型表 | |||||||||||
JSR-HE012系列滑環選型表 | |||||||||||
型號 | 1000M | 10A | 20A | 信號 | 長度 L | 型號 | 1000M | 10A | 20A | 信號 | 長度 L |
以太網 | 或5A | (mm) | 以太網 | 或5A | (mm) | ||||||
HE012-2S | 2 | 0 | 0 | 2 | 86 | HE012-S14 | 2 | 0 | 0 | 14 | 126.8 |
HE012-2P10 | 2 | 2 | 0 | 0 | 86 | HE012-4P10-S10 | 2 | 4 | 0 | 10 | 126.8 |
HE012-8S | 2 | 0 | 4 | 8 | 106.4 | HE012-6P10-8S | 2 | 6 | 0 | 8 | 126.8 |
HE012-8P10 | 2 | 8 | 0 | 0 | 106.4 | HE012-10P10-4S | 2 | 10 | 0 | 4 | 126.8 |
HE012-4P20 | 2 | 0 | 4 | 0 | 106.4 | HE012-20S | 2 | 0 | 0 | 20 | 150.2 |
HE012-2P10-6S | 2 | 2 | 0 | 6 | 106.4 | HE012-26S | 2 | 0 | 0 | 26 | 170.6 |
HE012-4P10-4S | 2 | 4 | 0 | 4 | 106.4 | HE012-32S | 2 | 0 | 0 | 32 | 193.2 |
注:N個5A 電流環并起來可作為1路N*5A電流環使用;比如: 2環5A 并起來做作為 1路10A 使用。以上型號為此規格的部分型號,如需其他規格請聯系技術:13714251726 易先生 | |||||||||||
Color code table
各環路導線色碼表 | |||
環道 | 顏色 | 環道 | 顏色 |
1 | 黑 | 7 | 紫 |
2 | 紅 | 8 | 灰 |
3 | 黃 | 9 | 橙 |
4 | 綠 | 10 | 棕 |
5 | 藍 | 11 | 透明 |
6 | 白 | 12 | 淺綠 |
(注:12個顏色為一組,分別序號1...12, 下一組重復前12個顏色, 每組用號碼管作為組序號標識。) | |||

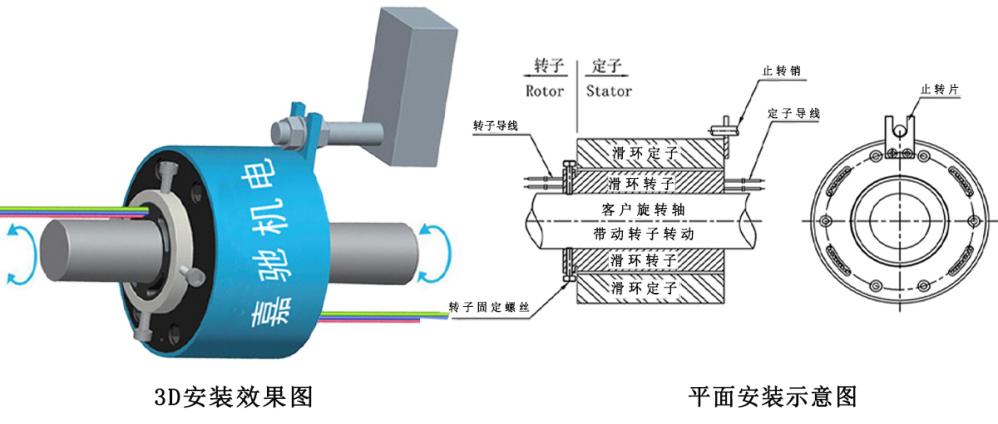

Installation

Optional
注:以下特別要求均可定制,交期會增加3~15天不等,費用增加5%~50%不等,本公司大部分基礎配件都有標準化,模塊化,非標定制也可大大減少成本和交期。
① 可定制轉子和定子的出線方式及出線長度。
② 由于結構的限制,可按照指定長度或者高度或者外徑定制。
③ 最大可支持200路功率電流或者信號。
④ 可選航空插頭,端子和熱縮管。
⑤ 安川,松下,西門子等伺服系統信號,功率線以及編碼器線混合滑環。
⑥ 可混合高速率數據傳輸(包括以太網,USB, Profibus,ProfiNET, EtherCAT,CANOPEN, CANBUS,CC-LINK, RS232,RS485等各類工業總線)。
⑦ 溫控信號,熱電偶信號混合。
⑧ 防震,高溫等特殊環境定制。
⑨ 可與氣壓、液壓旋轉接頭混合一體氣電液滑環。
⑩ 可定制頻率高低,接頭類型。
? 可定制高頻功率。
? 可根據要求定制通道數。
? 電流最大可到5000安培(A)。
? 高端級別。
? 防水,水下模式可選,IP65,IP68 可選。
? 不銹鋼殼體要求。
