JSR-WR030防水導電滑環
JSR-WR030防水導電滑環
JSR-WR030防水導電滑環
JSR-WR030防水導電滑環
視頻

JSR-WR030防水導電滑環

JSR-WR030系列防水導電滑環,通孔直徑30mm(適用任何<=30mm),外徑:100mm,通 路 數: 1-48路可選,全鋁合金結構的整體式精密導電滑環。支持信號,通訊、或10A-30A的的電源電流, ,電壓380VAC/24VDC.專門為水下作業,防水作業而設計,工業級別產品,過孔安裝,防水IP68,金-金接觸,采用進口密封和軍工級電鍍處理,多點接觸觸點,出線采用防水格蘭,電纜等可根據要求定制

內徑:30mm 外徑:100mm 電路數:1-48路 防護等級:IP65/IP68
在線咨詢
咨詢熱線
13714251726

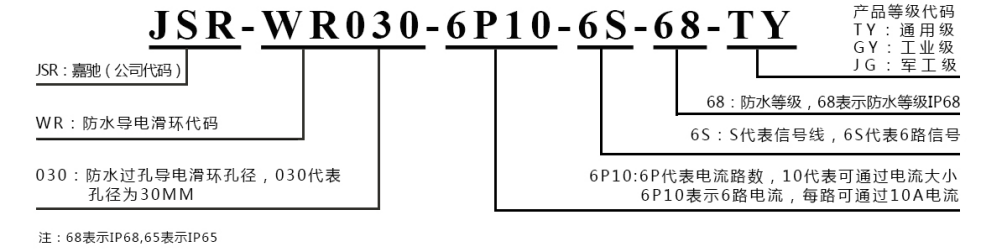

型號定購說明

Model


產品等級選型表

Selection

產品等級代號

最高轉速

工作壽命

接觸材料

TY(通用級)

250RPM

2000萬轉

貴金屬

GY(工業級)

600RPM

6000萬轉

鍍金-鍍金

JG(軍工級)

1000RPM

1.5億轉

金合金

技術規格參數

parameter

電氣技術參數
電氣參數信號參數
參數數值參數數值
額定電壓0-380VAC/VDC額定電壓0-380VAC/VDC
絕緣電阻≥1000MΩ/500VDC絕緣電阻≥500MΩ/500VDC
導線規格AWG16#鍍錫鐵氟龍導線規格AWG22鍍錫鐵氟龍
額定電流每路任意電流可選
電氣噪音10mΩ@6VDC,50mA,5Rpm
動態電阻變化<0.01Ω
機械技術參數
機械性能環境性能
參數數值參數數值
工作壽命>5000萬轉工作溫度-30C°-80C°
額定轉速300MRP(可定制)工作濕度0-85%RH
接觸材料貴金屬(可定制)機械振動MIL-SID-810E
殼體材料鋁合金(陽極氧化處理)防護等級IP51(可選IP65、IP68)
轉動扭矩0.1N.M;+0.03N.M/路

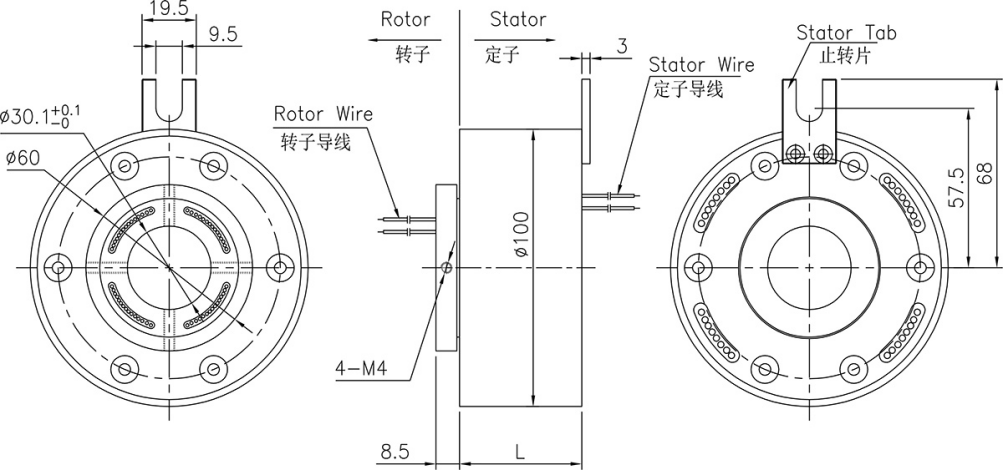

標準圖紙

Drawing


常規產品選型表

Selection

常規產品選型表

WR030 - 防水/水下滑環系列選型表

型號

10A

信號或5A

長度L(mm)

型號

10A

信號或5A

長度L(mm)

WR030-6P10

6

0

51.2

WR030-6S

0

6

51.2

WR030-2P10-4S

2

4

51.2

WR030-4P10-2S

4

2

51.2

WR030-12P10

12

0

74

WR030-12S

0

12

74

WR030-2P10-10S

2

10

74

WR030-4P10-8S

4

8

74

WR030-6P10-6S

6

6

74

WR030-P0810-4S

8

4

74

WR030-10P10-2S

10

2

74

WR030-18S

0

18

96.8

WR030-18P10

18

0

96.8

WR030-4P10-S14

4

14

96.8

WR030-2P10-S16

2

16

96.8

WR030-P0810-10S

8

10

96.8

WR030-6P10-12S

6

12

96.8

WR030-12P10-6S

12

6

96.8

WR030-10P10-8S

10

8

96.8

WR030-16P10-2S

16

2

96.8

WR030-14P10-4S

14

4

96.8

WR030-24S

0

24

119.6

WR030-24P10

24

0

119.6

WR030-12P10-12S

12

12

119.6

WR030-6P10-18S

6

18

119.6

WR030-6P10-24S

6

24

142.4

WR030-18P10-6S

18

6

119.6

WR030-36S

0

36

165.2

WR030-30S

0

30

142.4

WR030-12P10-24S

12

24

165.2

WR030-12P10-18S

12

18

142.4

WR030-6P10-36S

6

36

192

WR030-6P10-30S

6

30

165.2

WR030-48S

0

48

214.8

WR030-42S

0

42

192

WR030-12P10-36S

12

36

214.8

WR030-12P10-30S

12

30

192

WR030-6P10-54S

6

54

260.4

WR030-6P10-42S

6

42

214.8

WR030-72S

0

72

310

WR030-60S

0

60

260.4

WR030-12P10-60S

12

60

310

WR030-12P10-48S

12

48

260.4

WR030-6P10-66S

6

66

310

注:N個5A 電流環并起來可作為1路N*5A電流環使用;比如: 2環5A 并起來做作為 1路10A 使用。以上型號為此規格的部分型號,如需其他規格請聯系技術:13714251726  易先生


各環路導線色碼表

Color code table

環道顏色環道顏色
17
28
39
410
5藍11透明
6
12淺綠
(注:12個顏色為一組,分別序號1...12,  下一組重復前12個顏色, 每組用號碼管作為組序號標識。)

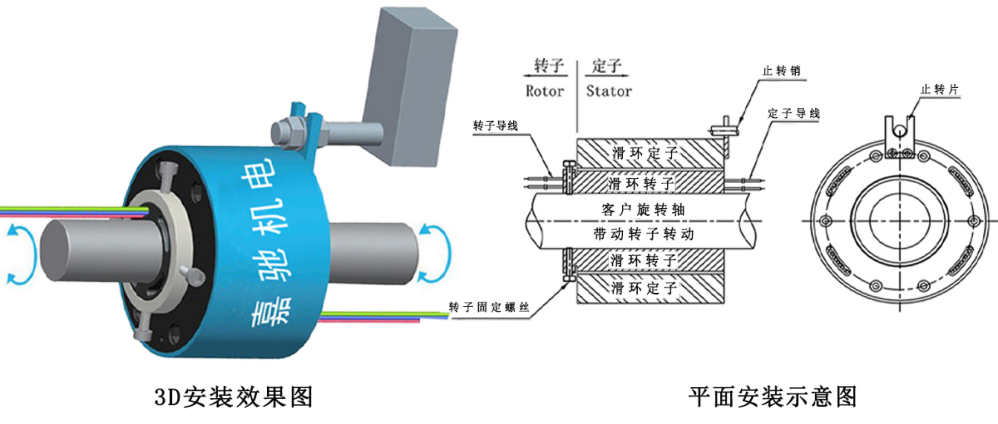

安裝方式

Installation



可選項

Optional

注:以下特別要求均可定制,交期會增加3~15天不等,費用增加5%~50%不等,本公司大部分基礎配件都有標準化,模塊化,非標定制也可大大減少成本和交期。
① 可定制轉子和定子的出線方式及出線長度。
② 由于結構的限制,可按照指定長度或者高度或者外徑定制。
③ 最大可支持200路功率電流或者信號。
④ 可選航空插頭,端子和熱縮管。
⑤ 安川,松下,西門子等伺服系統信號,功率線以及編碼器線混合滑環。
⑥ 可混合高速率數據傳輸(包括以太網,USB, Profibus,ProfiNET, EtherCAT,CANOPEN, CANBUS,CC-LINK, RS232,RS485等各類工業總線)。
⑦ 溫控信號,熱電偶信號混合。
⑧ 防震,高溫等特殊環境定制。
⑨ 可與氣壓、液壓旋轉接頭混合一體氣電液滑環。
⑩ 可定制頻率高低,接頭類型。
? 可定制高頻功率。
? 可根據要求定制通道數。
? 電流最大可到5000安培(A)。
? 軍工級別。
? 防水,水下模式可選,IP65,IP68 可選。 ? 不銹鋼殼體要求。


適用范圍

Range

音樂噴泉

音樂噴泉是一種為了娛樂而創造出來的可以活動的噴泉,它根據美學設計并且經常會產生3維的效果。在此過程中,水流被操控,散射及折射光,然后一個3維的畫面就產生了。音樂噴泉要求水下的噴頭能隨意的轉動,隨意的控制水流大小和高度,這些要求使得音樂噴泉離不開導電滑環的控制,嘉馳的防水導電滑環能做到防護等級IP68,能保證滑環完全在水中正常的運轉并控制水下的各個噴頭,嘉馳機電眾多防水導電滑環被應用在深圳”海上世界”音樂噴泉、朝陽金泰廣場音樂噴泉等一系列的大型的音樂噴泉廣場。

rgg

音樂水車

水車是一種古老的提水灌溉工具。水車也叫天車,車高10米多,由一根長5米,口徑0.5米的車軸支撐著24根木輻條,呈放射狀向四周展開。每根輻條的頂端都帶著一個刮板和水斗?,F(xiàn)在社會的水車多為觀賞性的小景點,象征性的水流驅動不了水車,水車的運轉完全靠電機驅動,而且為了美觀性,水車的周身會纏繞各種燈光,并伴隨著音樂,這種水車稱之為音樂水車。音樂水車的正常運轉也離不開防水導電滑環運轉輔助。嘉馳機電所研發生產的導電滑環具有非常完善的防水性,能在室外、雨天、甚至是水下等一系列的惡劣環境中正常運轉,嘉馳機電的方式滑環被廣泛的應用在世界之窗、錦繡中華等一系列的著名景點中的水車上。

6jyu

水下機器人

水下機器人也稱無人遙控潛水器,是一種工作于水下的極限作業機器人。水下環境惡劣危險,人的潛水深度有限,所以水下機器人已成為開發海洋的重要工具。目前水下機器的技術已經相對成熟了,水下機器具備采樣、打撈、維修等一系列的動作。這一系列遠程控制且復雜的動作使得水下機器人離不開防水導電滑環的協調,嘉馳應眾多水下機器人制造商的要求研發了眾多的防水滑環,這些防水滑環能保障水下機器人能在海底長時間的做出各種高難度的動作。

rthrt
